Павильон робототехники. Архитектура и строительство.

Павильон робототехники
Преподаватели и студенты Штутгартского университета создали павильон, повторяющий строение экзоскелета жука.

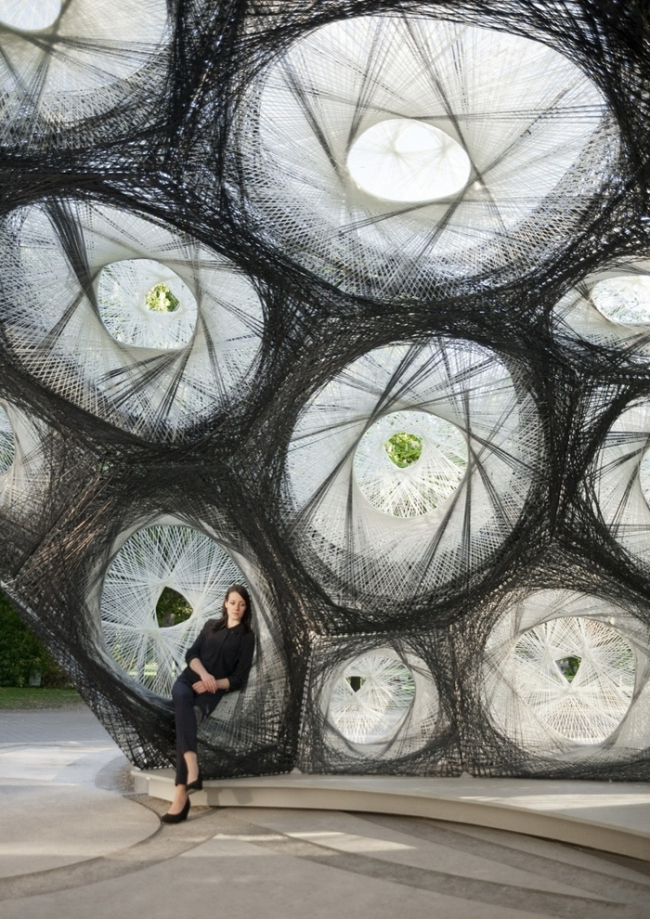

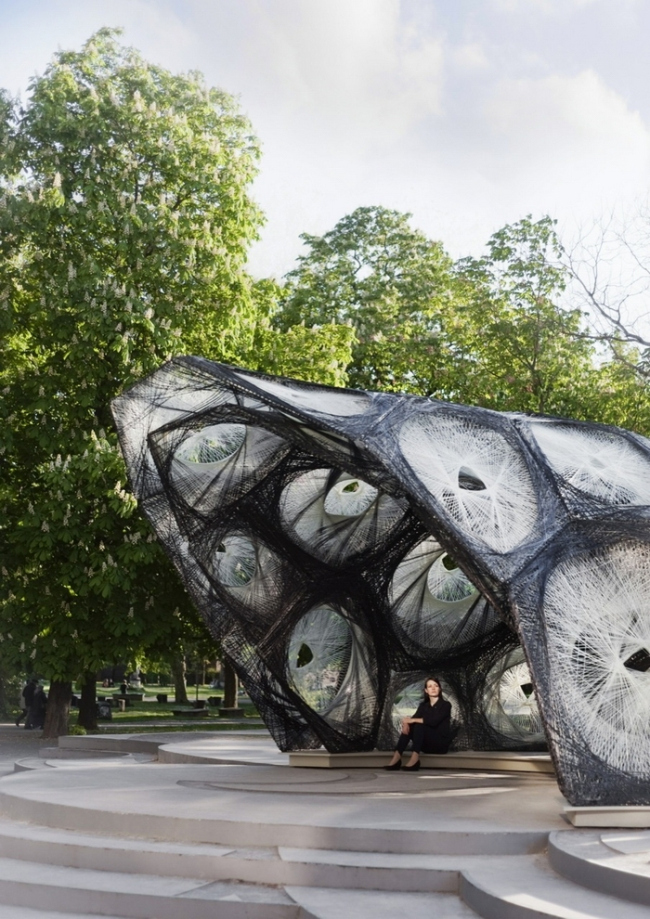

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Проект разработали и реализовали учащиеся и профессора Института вычислительного проектирования (ICD) и Института строительной конструкции и конструктивного проектирования (ITKE). Эти два подразделения Штутгартского университета уже не в первый раз воплощают свои разработки в виде павильона; в данном случае они объединили в этой форме достижения робототехники и биомиметики.

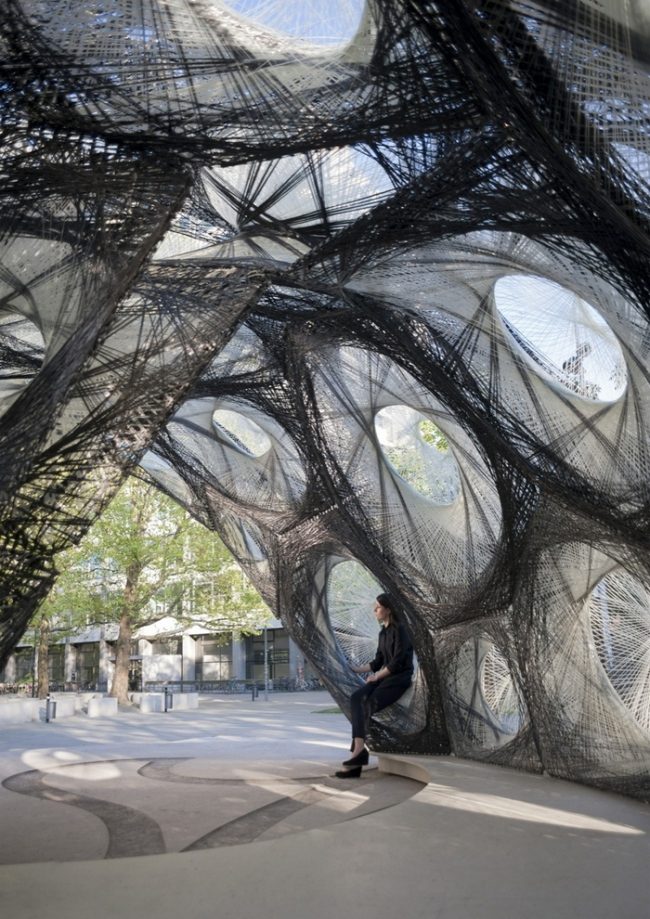

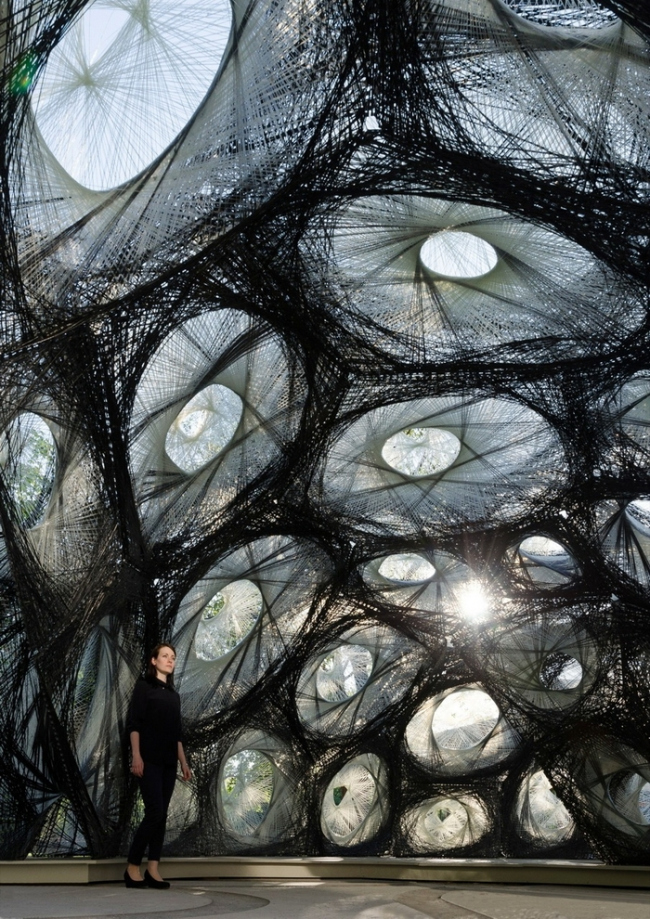

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

С одной стороны, конструкция павильона основана на тщательно изученном строении хитинового экзоскелета жуков, который состоит из двух слоев, соединенных криволинейными тягами-трабекулами, причем даже у одного жука в разных частях экзоскелета его строение различно, а у разных видов оно разнится еще больше. В ходе работы над проектом штутгартские экспериментаторы сотрудничали с палеонтологами и биологами из университета Тюбингена, а детально исследовать «панцирь» жуков с помощью микрокомпьютерной томографии им помогли исследователи из технологического института в Карлсруэ.

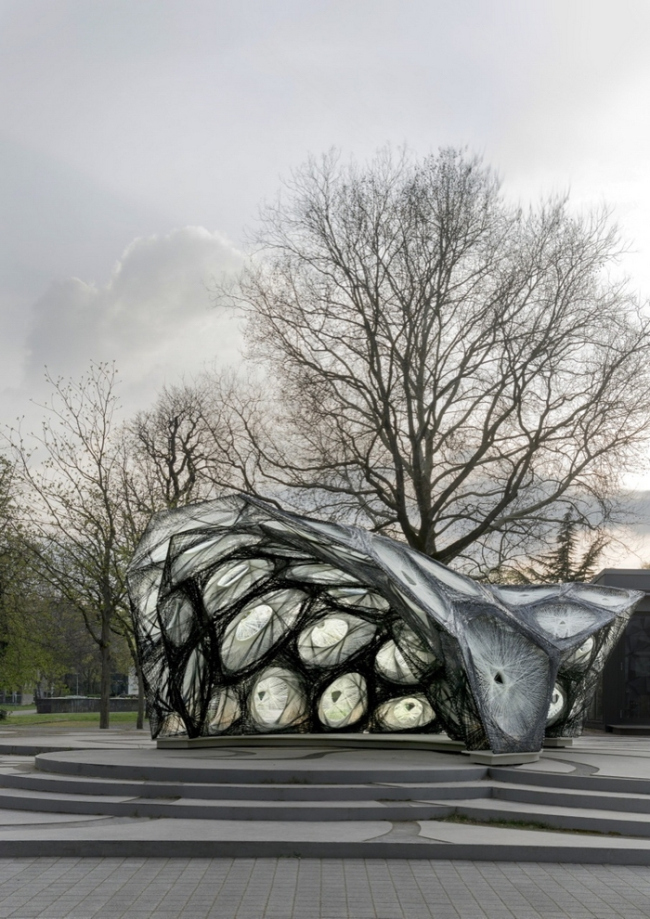

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

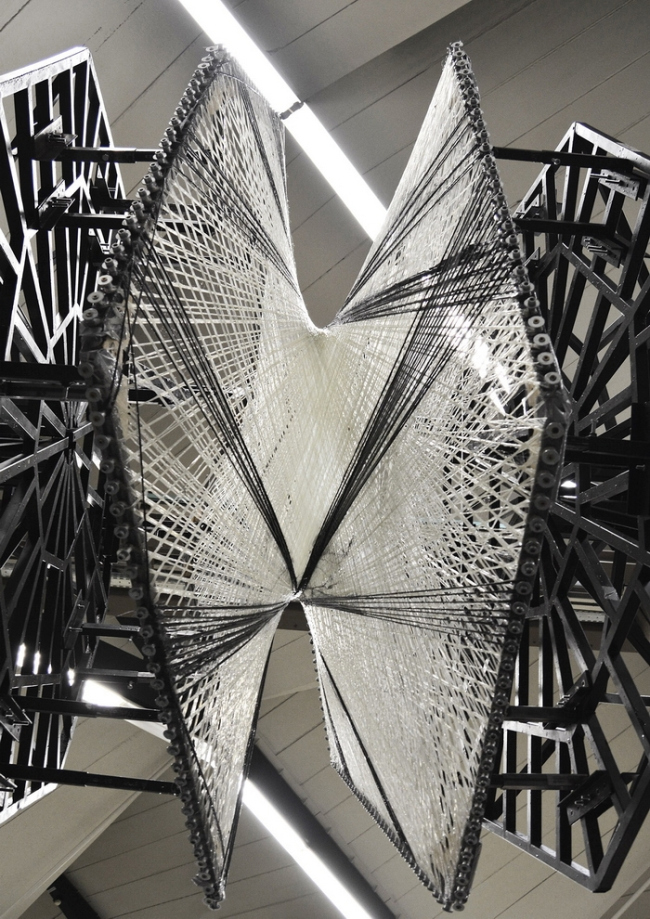

По мнению авторов проекта, хитин напоминает по строению и свойствам искусственные композитные материалы из углеродного волокна, поэтому это волокно в сочетании со стекловолокном и выбрали как материал для строительства павильона. К реализации привлекли роботов-«ткачей»: так удалось избежать траты материала на формы для отливки, которых бы потребовалось значительное количество. Метод же «текстильного производства» позволил вообще обойтись без отходов.

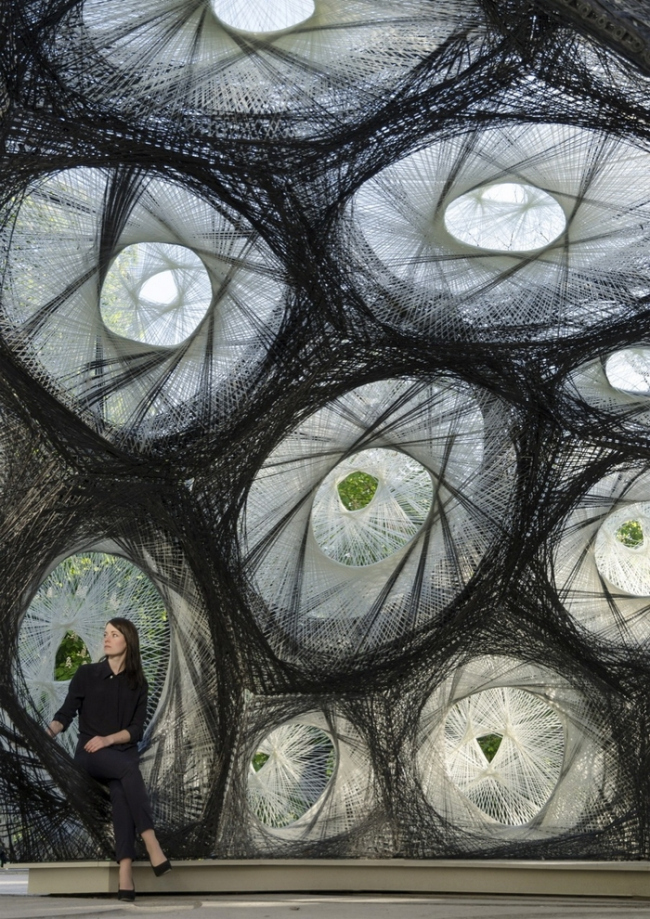

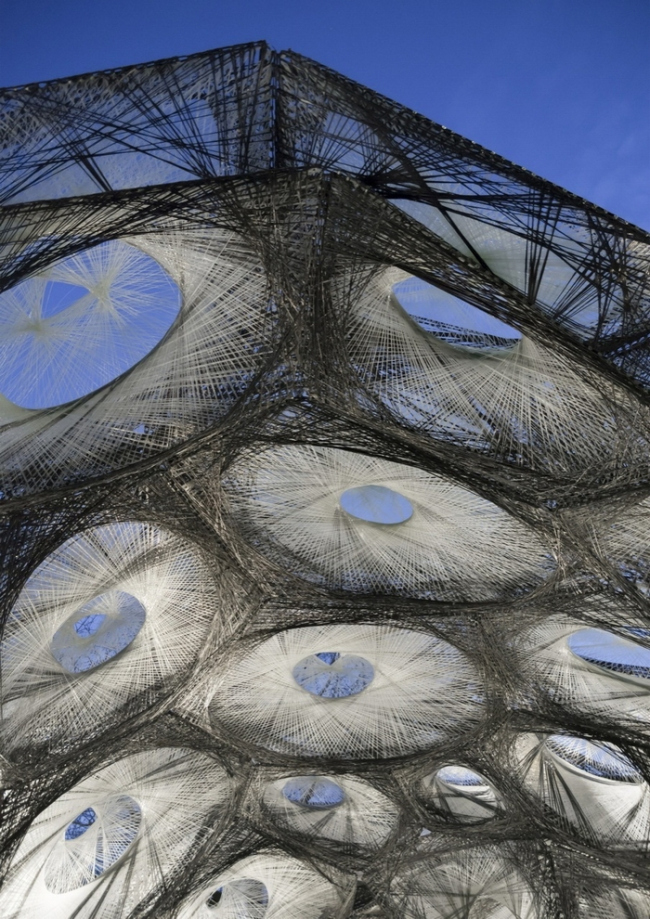

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Модули, из которых собран павильон, состоят из «затканной» волокном стальной рамы. При общем весе в 593 кг сооружение перекрывает площадь в 50 м2. В общей сложности разработка и реализация проекта заняла полтора года.

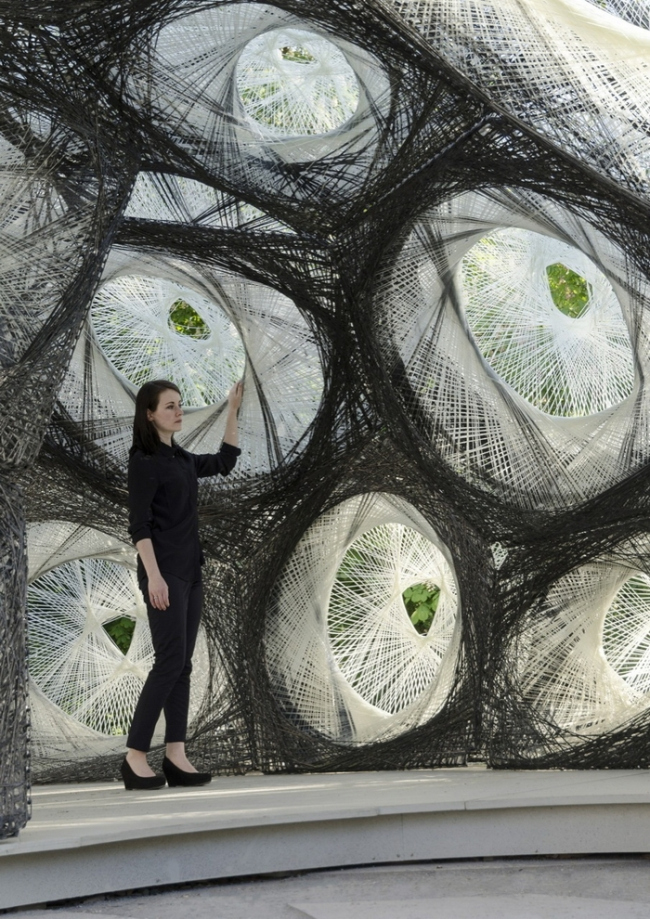

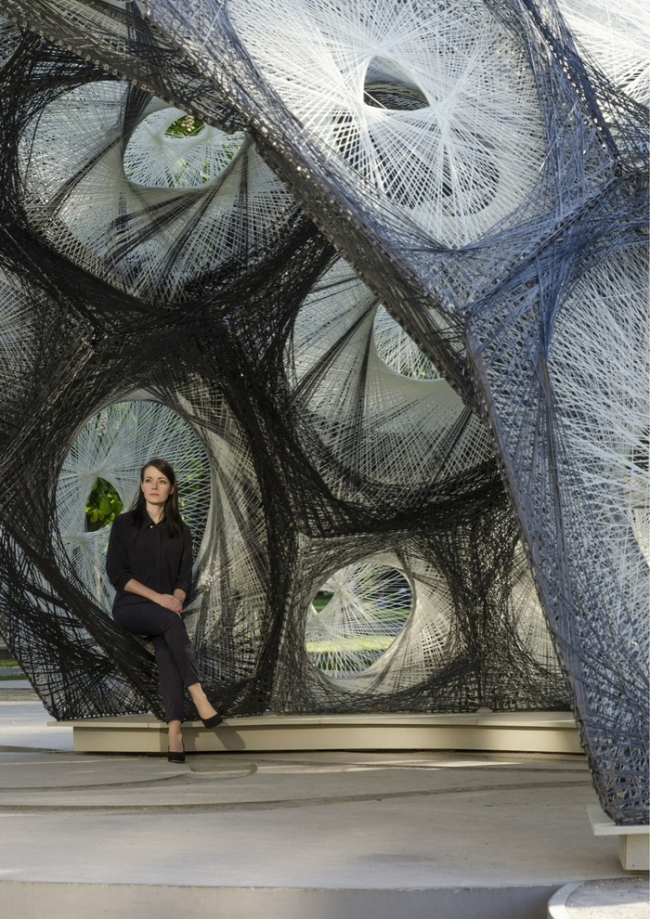

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

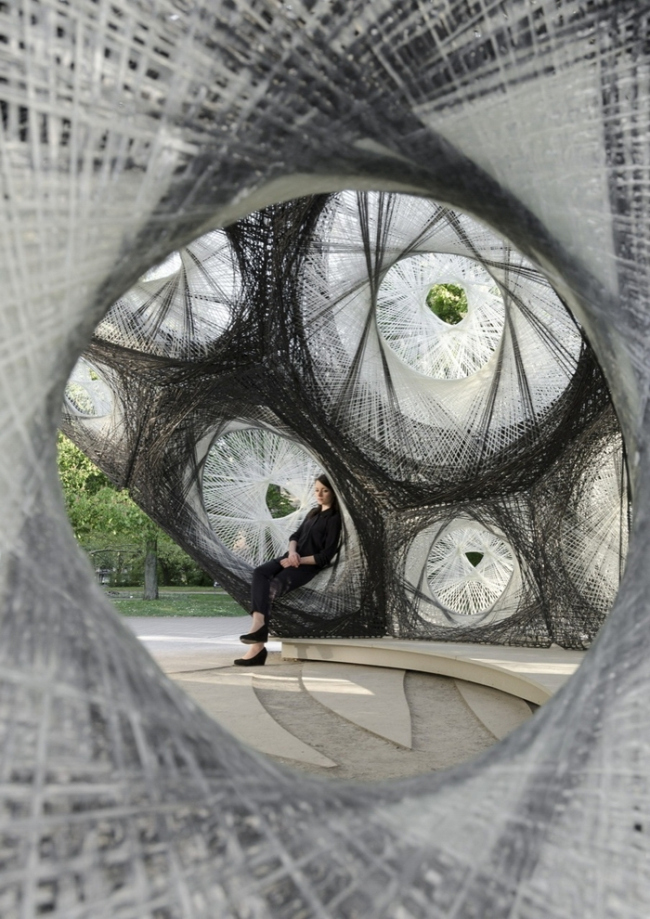

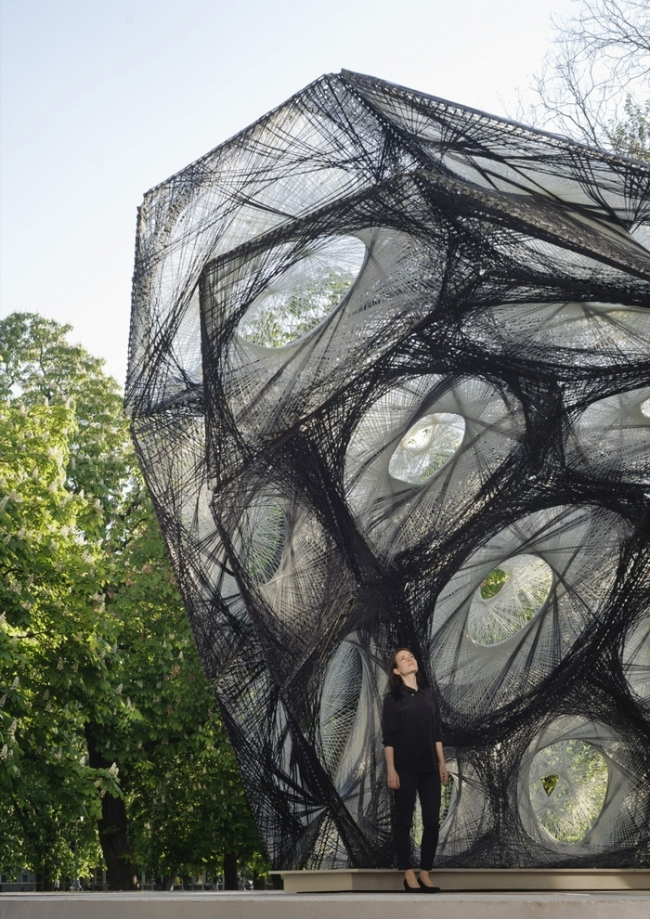

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

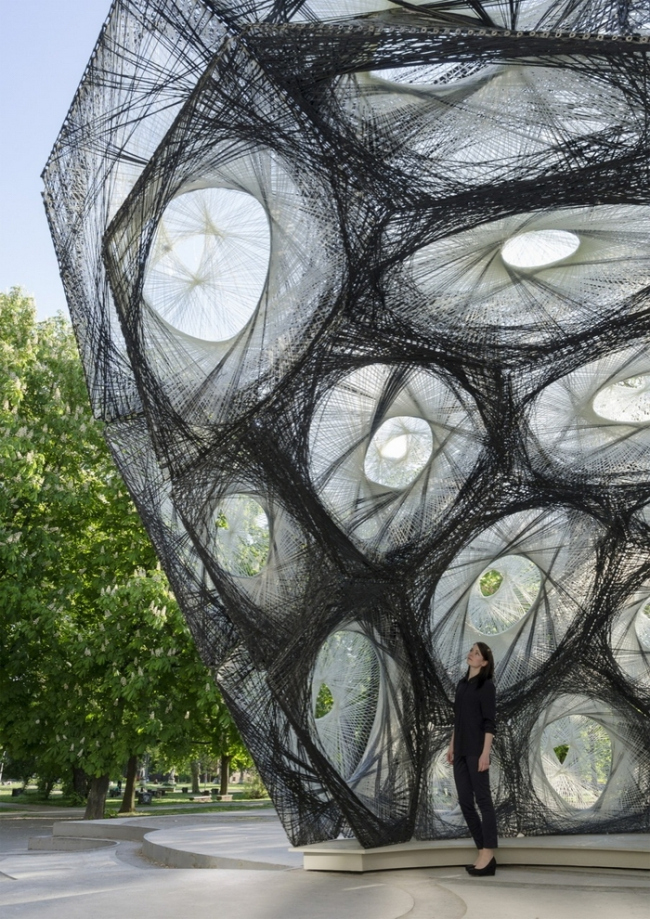

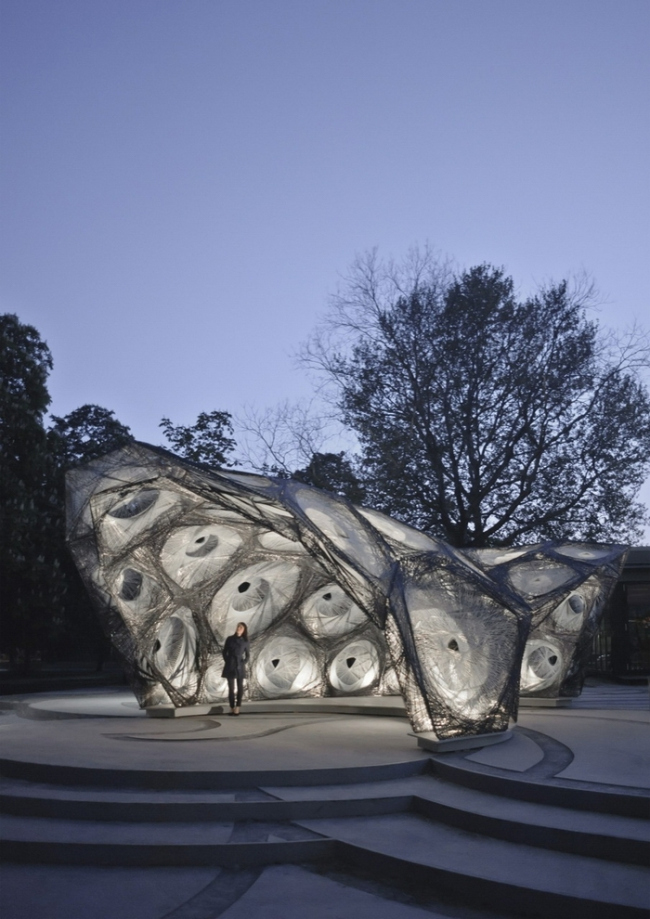

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

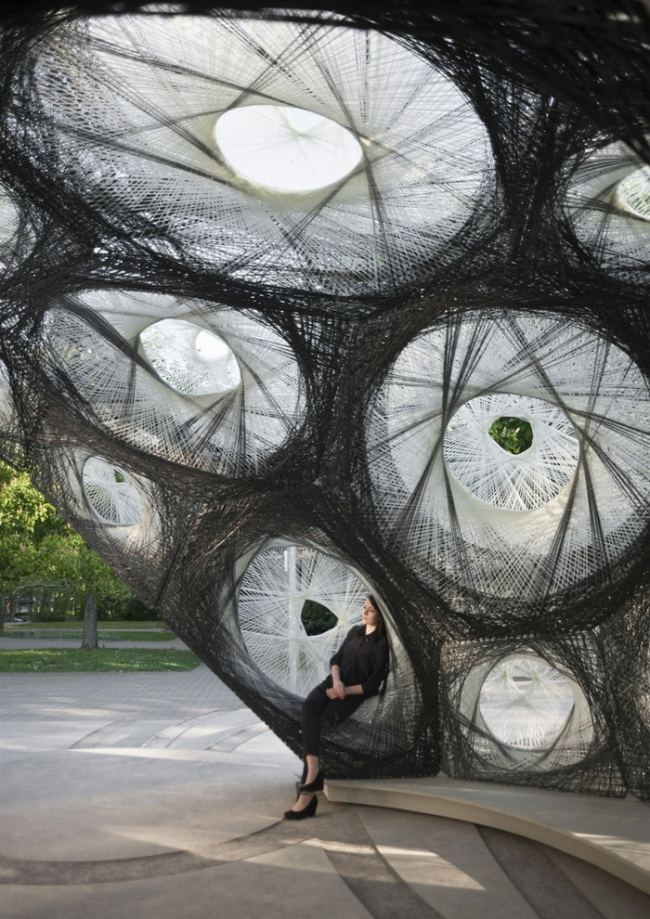

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE

Павильон Штутгартского университета. Изображение предоставлено ICD и ITKE
